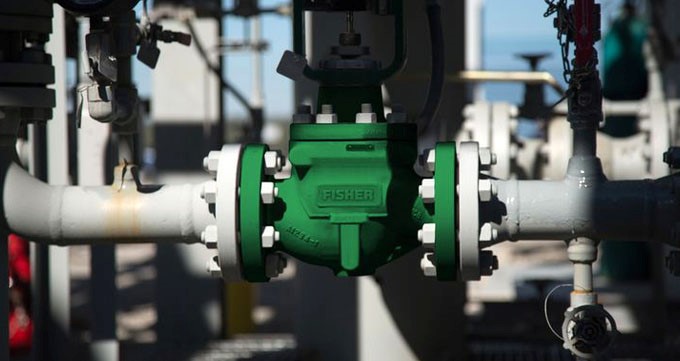

شیر کنترل و شیر برقی

یکی از فن‌آوری‌هایی که در بسیاری از صنایع مورد استفاده قرار می‌گیرد شیر کنترل است. این تکنولوژی برخی از کارهایی که توسط اپراتور انسانی انجام می‌گرفته از میان برداشته و در عین حال سرعت فرآیندها را افزایش داده است. در این مقاله در مورد شیر کنترل، نحوه عملکرد آن و اینکه چگونه هزینه‌ها را کاهش داده و ایمنی را افزایش می‌دهد صحبت خواهیم کرد.

این شیر برای کنترل و تنظیم فشار و نرخ جریان طراحی و تولید شده است. این محصول کار خود را به صورت خودکار انجام داده و دیگر نیازی نیست که دائماً چشم‌تان به سیستم باشد. شما می‌توانید شیر کنترل مناسبی را متناسب با یک فشار خاص انتخاب کنید. جالب است بدانید شیر کنترل آخرین المان کنترلی در اصطلاحات کنترل خودکار است.

شیر کنترل فشار چیست؟

وظیفه این شیر اساساً کنترل جریان است و سایزهای آن طبق میزان جریانی که باید از شیر عبور کند متفاوت می‌باشد. این شیر می‌تواند مستقیماً دبی جریان و مقادیری مانند دما، فشار و سطح مایع را کنترل نماید. شیر کنترل فشار مسئول نگه داشتن فشار سیستم در محدوده درست است. با استفاده از این شیر می‌توان فشار سیستم را در محدوده‌ای که عملکرد خوبی دارد نگاه داشت تا ایمنی آن نیز حفظ شود. امروزه می‌توان این محصول را تقریباً در تمامی سیستم‌های هیدرولیک مشاهده کرد.

نحوه کارکرد شیر کنترل

شیر کنترل با دستکاری متغیرهای جریان سیال مانند ترکیبات شیمیایی، بخار، گاز و آب، آن‌ها را در نقطه تنظیم مورد نظر (ست پوینت) نگاه می‌دارد. سیگنال کنترل در اینجا که می‌تواند الکترونیک یا پنوماتیک باشد، شیر کنترل را دستکاری کرده و مکان آن را تغییر می‌دهد، در نتیجه جریان سیال به درستی کنترل شده و در نتیجه به تولیدی سودآور دست پیدا خواهید کرد. همچنین با کاهش هزینه‌های غیر ضروری باعث صرفه‌جویی در هزینه‌ها می‌شود.

اکچویتورهای هیدرولیکی، الکتریکی یا پنوماتیکی برای باز و بسته کردن خودکار شیرهای کنترل استفاده می‌شوند. همچنین پوزیشنرهای شیر با کمک یک شیر تعدیل کننده میزان باز شدن شیر را تنظیم می‌کنند. می‌توان این شیرهای تعدیل را بسته به خروجی مورد نظر در موقعیت‌های مختلف از کاملاً باز گرفته تا کاملاً بسته تنظیم کرد.

تنها چیزی که برای شیرهای دارای اکچویتور هوا (شیر کنترل پنوماتیک) لازم است تامین هوای فشرده است و به دلیل ساختار ساده‌ای که دارند، بیشتر از سایز شیرها استفاده می‌شوند. این در حالیست که سایر شیرها مانند شیرهای الکتریکی به دنده سوئیچ و کابل نیاز دارند. شیر کنترل هیدرولیکی نیز به تامین فشار بالا و خطوط برگشت جریان سیال نیازمند است.

سیگنال‌های شیر کنترل پنوماتیک به طور معمول در محدوده فشار 3-15 psi (0.2 – 1.0 bar) عمل می‌کنند. در صنعت سیگنال الکتریکی 4-20 mA و 0-10 V برای سیستم‌های تهویه مطبوع لازم است. امروزه شیر کنترل الکتریکی از سیگنال ارتباطی هوشمند برای کنترل جریان 4-20 mA استفاده می‌کند. این سیگنال می‌تواند سلامت شیر و موقعیت آن نسبت به کنترلر را با استفاده از یک سیگنال برگشتی نشان دهد.

شیر برقی چیست؟

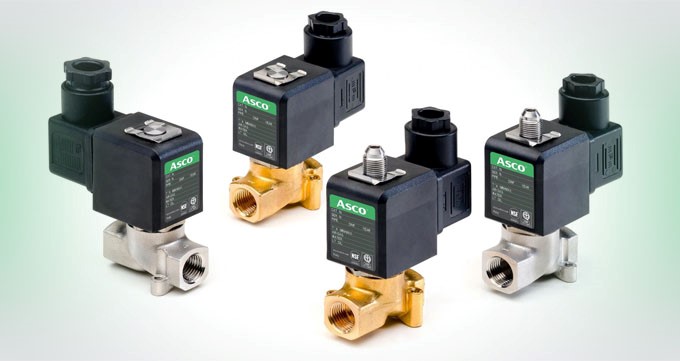

شیر برقی یا سلونوئید ولو ، شیری است که توسط یک سلونوئید کنترل می‌شود. این شیر در واقع یک شیر کنترل می‌باشد. کار شیر برقی قطع و وصل جریان است. شیر برقی برای کار کردن باید یک جریان الکتریکی را از سوئیچ دریافت کند. این جریان سیم‌پیچ را مغناطیسی کرده و پیستون داخل سلونوئید را حرکت می‌دهد. همچنین یک سیگنال پنوماتیک به اکچویتور پنوماتیک شیر ارسال می‌کند. زمانیکه جریان را متوقف می‌کنید، سیگنال هم متوقف شده و اکچویتور به موقعیت مخالف باز می‌گردد (باز یا بسته).



نحوه عملکرد شیر برقی

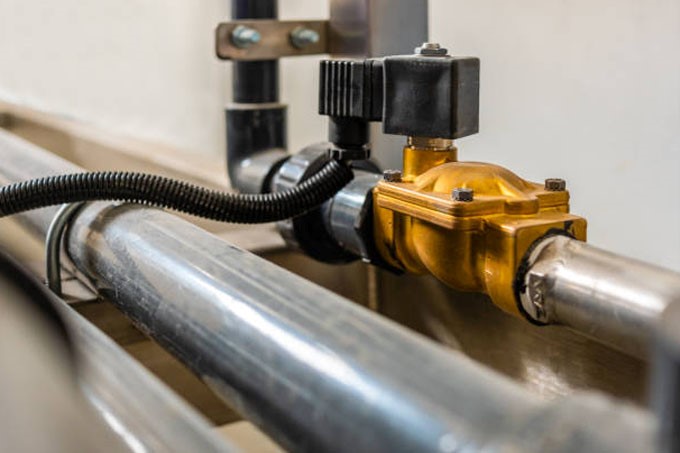

مهندسان از شیر برقی در کاربری‌ها و صنایع مختلف نظیر نفت و گاز، خودروها، کشتی‌ها و حتی لوازم خانگی استفاده می‌کنند. سلونوئید در واقع سیم‌پیچی است که به دور یک پیستون پیچیده شده است. زمانیکه جریان الکتریکی به سیم‌پیچ می‌رسد، یک میدان مغناطیسی ایجاد می‌شود. به عبارت دیگر وقتی آن را روشن می‌کنید، سلونوئید تبدیل به یک آهن‌ربا می‌شود. زمانیکه این اتفاق می‌افتد پیستون فعال شده و دهانه شیر باز می‌گردد و اجازه می‌دهد که سیالاتی مانند گاز یا هوا داخل شیر جریان پیدا کنند. زمانیکه شیر را خاموش می‌کنید، میدان مغناطیسی متوقف شده و دهانه شیر بسته می‌شود.

هر شیر صنعتی برای عمل کردن یا کنترل شدن نیاز به یک منبع تغذیه دارد. برای یک شیر کنترل این منبع تغذیه می‌تواند یک سلونوئید یا پایلوت فشار بوده و یا شیر می‌تواند دارای اکچویتور یا پایلوت الکتریکی باشد. شیر برقی یا شیر سلونوئید به شیری گفته می‌شود که توسط سلونوئید کنترل می‌گردد.
